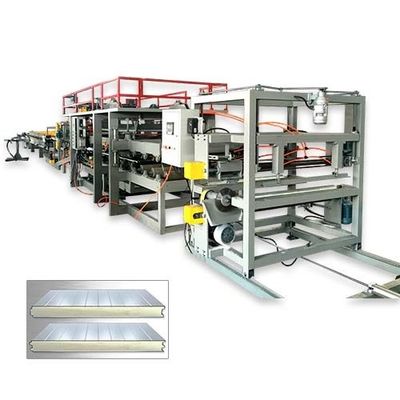

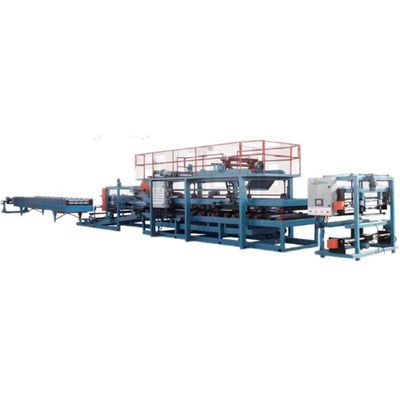

25T Maszyna do formowania rolek z płytą warstwową 50Hz 300 H Rama stalowa

1.de-zwijarka

1.1 z ładowaniem śrubowym, regulowanym hamulcem pasowym całe wsparcie obok siebie;

1,2 obciążenia cewki w ciągu 7 ton

Szerokość cewki 1,3 w granicach 1250 mm

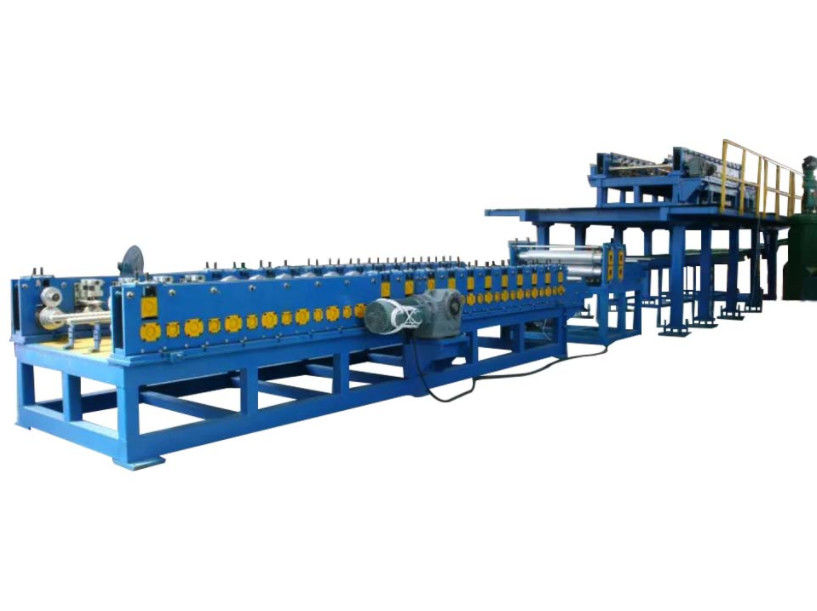

2. urządzenie formujące

2.1 rama jest spawana przez stal 300 # H

2.2 grubość płyty środkowej: 14mm

2.3 średnica wału: 70mm

2.4 13 kroków formowania rolek

Materiał 2,5 rolki: stal 45 # z twardym chromem

2.6 transport: napęd łańcuchów reduktorów koła cykloidalnego planety;

2.7 moc silnika: 3kw

2.8 platforma karmienia: z maszyną do cięcia płyt

2.9 wymiar: 7,5 * 1,5 * 1,3 M (L * W * H) A waga to 3T

3. urządzenie kompozytowe

3.1 to urządzenie zawiera żebro prasujące, klejenie, ogrzewanie, kompozyt, zaciskanie, dłutowanie i przycinanie

3.2 kontrola częstotliwości dla głównej maszyny formującej

3.3 grubość w górę iw dół można regulować elektrycznie;

3.4 średnica kompozytowego wału plat: 150 mm, żelazo z klejem na zewnątrz, aby antypoślizgowe przeciwzużyciowe

3.5 ilość wałków: 18 szt. wałów płytowych i 6 szt. wałków formujących.

3.6 transport: wał napędowy i łańcuchy razem

3.7 moc silnika: 3kw, reduktor cykloidalny nr 5 planety;

3.8 rama jest spawana rurą kwadratową, aby zagwarantować stabilność sprzętu i płynną pracę.

4.urządzenie elektryczne

4.1 Korzystanie z niskiego ciśnienia delixi electric control (na życzenie klienta)

Konfiguracja 4.2: PLC i częstotliwość: Tajwan Taida, aby długość zestawu była dokładniejsza

Ekran dotykowy 4,3 7 cali i łatwy do kontrolowania

4.4 wymiar: 11,5 * 1,2 * 2,2 M (L * W * H)

4,5 waga: 7T

5. Urządzenie do cięcia

5.1 cięcie bez zatrzymywania

5.2 zacisk powietrza, cylinder może sprawić, że część tnąca się poruszy, po cięciu część tnąca może się cofnąć wraz z jazdą cylindra.

5.3 sposób cięcia: piła i brzeszczot

5.4 moc: 4kw

5,5 wymiaru: 3 * 2 * 1,5 M (L * W * H)

5,6 waga: 1T

6. Stoisko produkcyjne

6.1 spawane za pomocą kątownika i kwadratowej rury

6.2 na każde stanowisko produkcyjne zaoferujemy cztery rolki nośne

6.3 wymiar: 3 * 1,3 * 0,8 M (L * W * H)

6.4 ilość: dwa zestawy
