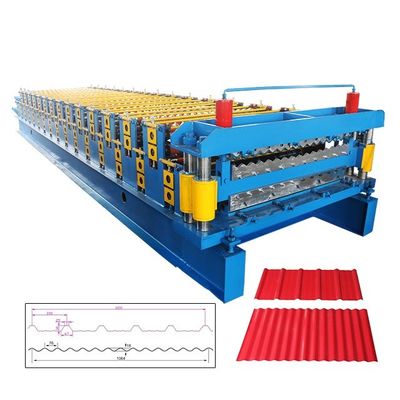

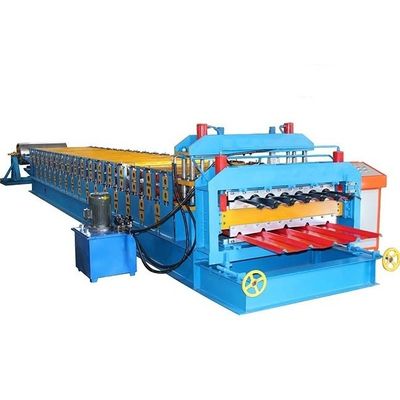

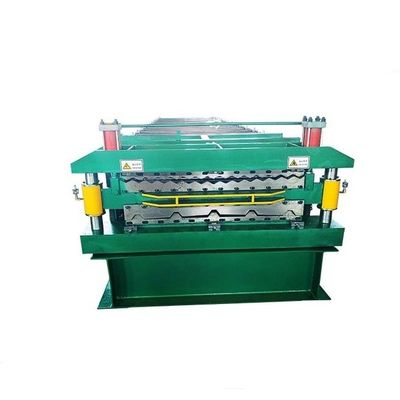

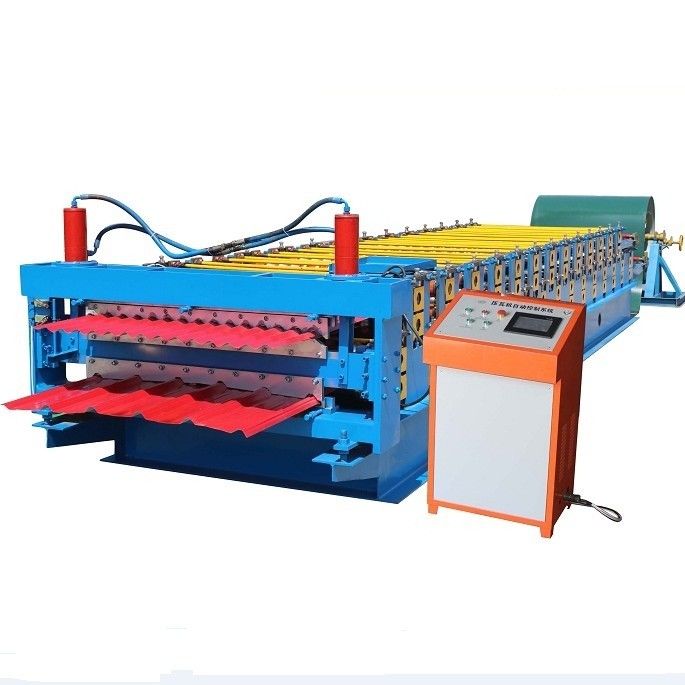

Maszyna do formowania rolek stalowych ISO Color 5T do panelu dachowego

Maszyna do formowania rolek ze stali kolorowej

1. Przepływ przetwarzania dwuwarstwowej maszyny do formowania rolek:

Rozwijak ręczny → Wprowadzanie materiału do maszyny → Maszyna do formowania rolek → PomiarMe długość

→Cięcie hydrauliczne→faskończony Produkty

2. W skład wyposażenia wchodzą:

3. Specyfikacje techniczne i szczegóły dwuwarstwowej maszyny do formowania rolek

(1) rozwijarka ręczna

Nie-moc;rozwijarka ręczna;max.Pojemność: 5000 kg

Garnitur dla cewki o średnicy wewnętrznej: 508 mm, garnitur dla cewki o maksymalnej średnicy zewnętrznej: 1000 mm;

Moc ręczna rozszerza wewnętrzną powierzchnię cewki.

(2) Główna maszyna do formowania

za.Liczba kroków formowania: 16 kroków zależy od profilu

b.Materiał wału: stal 45 # hartowanie i odpuszczanie.

Średnica zewnętrzna 85 mm (całkowita bryła)

Wały płatne

do.rolki: Materiał to wysokiej jakości stal kuta nr 45, z procesją sterowaną cyfrowo.

Rolki są pokryte twardym chromem o grubości 0,05mm na powierzchni po

są obrabiane przez dokładną obrabiarkę.Aby zapewnić długą żywotność rolek formujących.

re.Moc silnika głównego: 4 Kw z cykliczną przekładnią planetarną reduktorem prędkości

(3) Urządzenie tnące

za.Przyjmuje po cięciu, Zatrzymaj się, aby ciąć;

b.Materiał ostrza tnącego to Cr12 z obróbką hartowaną.

do.Przyjmuje spawaną ramę dla dobrej sztywności.

re.Rama tnąca została poddana obróbce cieplnej, aby uniknąć deformacji produktu końcowego.Długość cięcia

tolerancja ±2mm.

mi.Moc cięcia zapewnia stacja hydrauliczna.

fa.Produkt końcowy można ciąć zgodnie z ustaloną długością w sterowniku PLC, a długość wynosi

automatycznie mierzone przez enkoder.Gdy produkt końcowy osiągnie ustaloną długość,

maszyna zatrzyma się, aby przeciąć Produkt automatycznie.Zakończ tę akcję, maszyna będzie działać

ponownie w sposób ciągły.

(4) Stacja hydrauliczna:

za.Dostarcza moc do przecinaka hydraulicznego.

b.Wszystkie akcesoria hydrauliczne są oparte na produktach znanych chińskich marek.

do.Moc silnika hydraulicznego: 3KW

(5) System sterowania PLC:

a. Ten system wykorzystuje Delta PLC do sterowania wszystkimi działaniami roboczymi.Wielkość produkcji i

każdy długość kawałka zostanie zmierzona automatycznie.Wygodne jest kontrolowanie rolki

maszyna do formowania.

Konwerter b.Delta dostosowuje technologię prędkości, realizuje automatyczną produkcję.

c.Ekran tekstowy jest wprowadzany i anulowany danych roboczych.

re.Przyjazny system interfejsu człowiek-maszyna umożliwia ustawianie partii na obrabiany przedmiot, długość, ilość itp.

mi.Liczba enkoderów, posiadająca funkcję zliczania i długości pomiarowej.

fa.Odpowiednie napięcie zasilania: 380 V/50 HZ/3 fazy (można zaprojektować zgodnie z wymaganiami kupującego)

(6) Stojak na produkty (bez zasilania):

za.Służą do nakładania produktu końcowego, gdy produkt wychodzi z urządzenia tnącego.

b.Dwie sztuki, każda długość to 1m, długość całkowita to 3 metry.

do.Zbierz produkt końcowy, a produkty końcowe są wygodne do układania w stosy przez pracowników.
