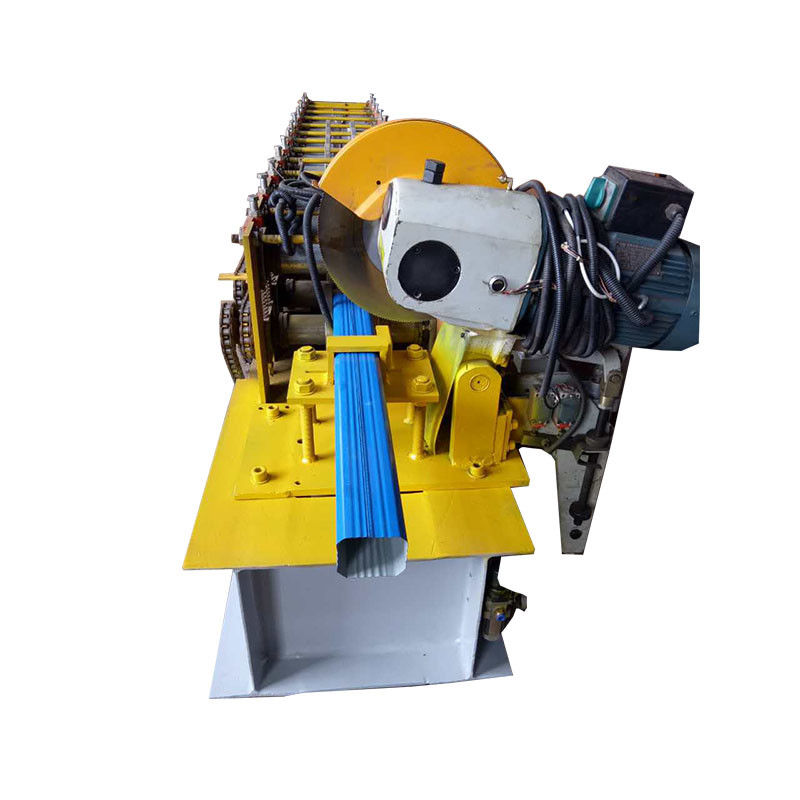

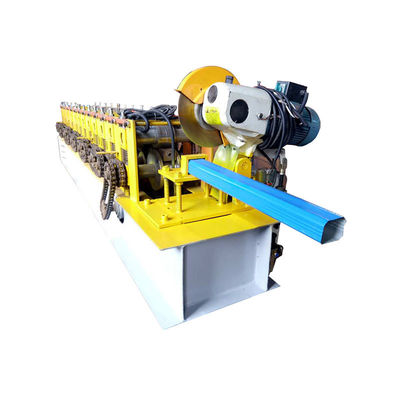

Maszyna do formowania rolek z rurą spustową 380 V 12 m / min

Maszyna do formowania rolek z rurą spustową 380 V 12 m / min

1. Schemat przebiegu procesu:

Rozwijanie --- aktywne karmienie --- formowanie --- pomiar długości --- cięcie --- produkt do stania

2. Główne wyposażenie:

Rozwijak, główna maszyna do formowania, cięcie hydrauliczne, układ elektryczny (plc), układ hydrauliczny, stojak na produkty.

3. Parametry techniczne

1) Profil

grubość: 0,3-0,8 mm

2) wewnętrzna ciasna rozwijarka

A. średnica wewnętrzna cewki: 450 mm - 700 mm;

B. maksymalna szerokość zwijania: 1250 mm

C. maksymalna waga załadunku: 5000 kg

3) główna maszyna do formowania

A. Materiał wału: stal 45 #, średnica zewnętrzna ze stali łożyskowej 85 mm;

B. Moc silnika głównego: 5,5 kW

C. Szybkość formowania: 8-10 m/min

D. Napięcie: 380 v, 50 Hz

E. Stacja rolkowa: 15

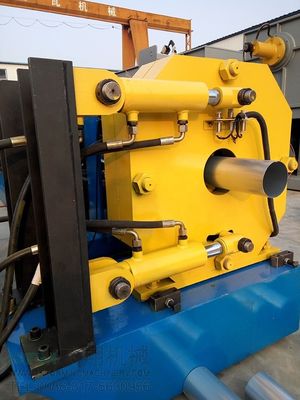

4) system cięcia

A. przecinarka hydrauliczna

B. Materiał ostrza i formy: stal Cr12 z hartowaną obróbką 60-62°

C. Zaawansowany napęd hydrauliczny systemu cięcia, po automatycznym cięciu po uformowaniu

5) system sterowania

A. PLC: taida z Tajwanu

B. Coder: z korei południowej

6) układ hydrauliczny

A. zaawansowany układ hydrauliczny z Tajwanu

B. Moc: 3kw

4. Części zamienne

1) łatwe do uszkodzenia części: konk 2 szt., wkładka bezpiecznikowa 4 szt.

2) Mata gumowa 1 szt;

3) Klucz do śrub 1 szt.
