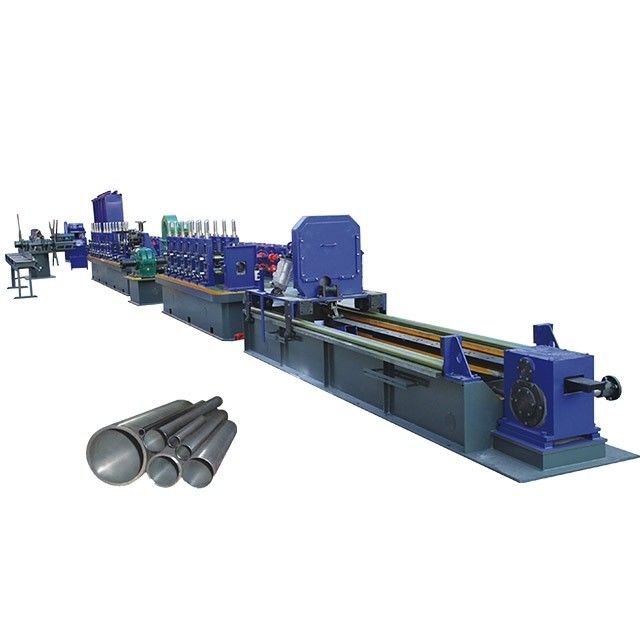

Maszyna do formowania rolek CE Downspout 50m / min Spawanie wysokiej częstotliwości

Maszyna do formowania rolek z rurami spustowymi CE 50m / min Spawanie wysokiej częstotliwości

Wprowadzenie komponentu:

Rozwijarka

Omówienie: Typ obrotowy do łatwej wymiany cewek za pomocą hamulca pneumatycznego

Parametry:

Sterowana komputerowo piła latająca

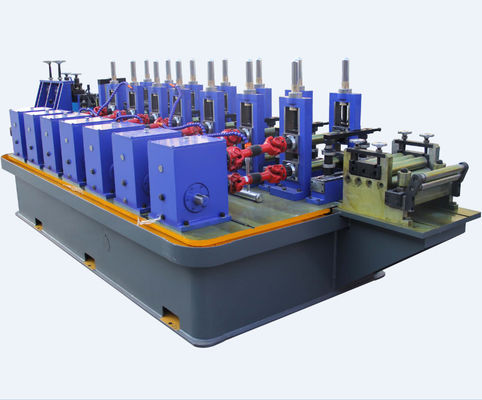

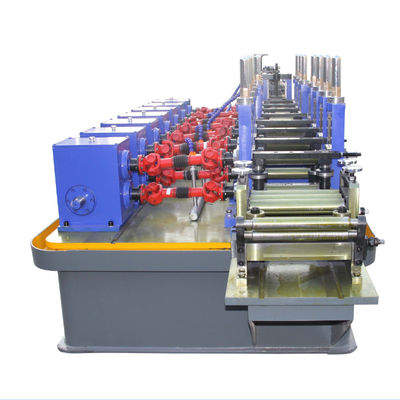

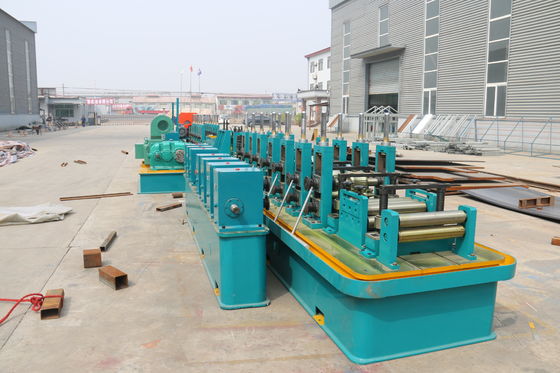

Maszyna do formowania

Przebieg procesu:

Odwijak z podwójną głowicą --- Cięcie zwojów i spawanie razem ---- Akumulator --- Spłaszczanie --- Formowanie rur okrągłych

--- chłodzenie --- Kwadratowe formowanie rur ---- wymiarowanie --- cięcie piłą muchową --- stół wybiegowy

Główny napęd

A, silnik główny Z4-225-11,110 kW Silnik prądu stałego Z4-225-11,110 kWk

B, model reduktora prędkości ZLY200, stosunek 16: 1 ZLY200 16: 1

C, przeciągnij urządzenie EURO DC urządzenie sterujące

Zgrzewarka doczołowa

Szerokość:<400mm

B, grubość:<3,0mm

Akumulator

A, materiał: wykonany z żelaza kątowego i kanałowego

B, prędkość podawania: powyżej 150 m / min

C, pojemność zbierania:< 2000kg

Regulacja szerokości

Zakres: 94-290mm

Wałek akumulacyjny

A, materiał: GCr15

B, rolki podające: 150 mm, 2 szt.

C, silnik: 5,5 kW, 6 klas, 1 zestaw

Dobór części

A, wał pionowy: 6 stopni

B, średnica wału: 60mm

C, materiał wału: 40Gr

D, poziomy wał: 6 kroków

E, średnica wału: 40 mm;

F, materiał rolek: Gr12

G, zastosowanie: spraw, aby okrągła rura była ściśle okrągła, uformuj kwadratową rurę i wykonaj kwadrat ściśle kwadratowy.

H, stojak poziomy: stal kuta

Ja, głowa Turka: używaj do spłaszczania

J, prędkość: 30-90 m/min.

K, dwa zestawy form: jedna na 15*15mm, druga na 45*45mm.

4.10 Tabela wyczerpania

Automatyczny stół do wybiegu szyny .,

4.11Wysoka częstotliwość

A, Model: GP150-0,4

B, moc wejściowa: 3P,380V,50HZ

C, moc wyjściowa: 150KW

D, tryb sterowania mocą wyjściową: regulowany przez mikroprocesor;

E, częstotliwość wyjściowa: 350-420 KHZ
